系统特点

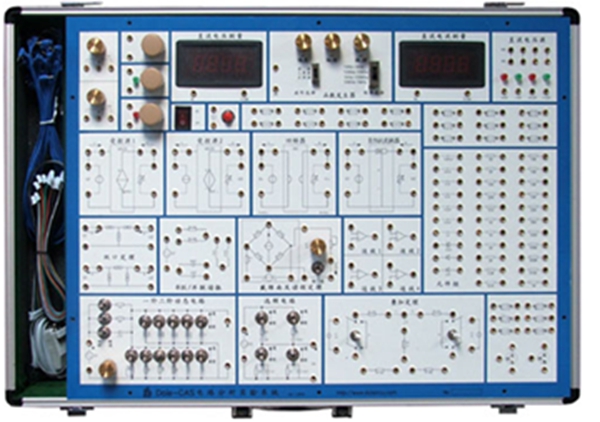

采用模块式结构,各模块间相互独立,通过元件区不同元件组合,可组成多种测试电路;
实验板正面印有电路原理图,反面安装器件,使学生对实验原理一目了然,也防止了器件的人为损坏;各实验电路中需测试的点均有测试孔,使用方便,接触可靠;
该实验箱适用于进行各种电路的实验研究,可满足各类高、中等院校及职业技术类院校的电工原理、电路分析等课程实验教学的需要。
系统组成
电源:输入:AC 220V±10%,50Hz
输出:±12V/0.5A,±0~12V/0.5A(可调稳压电源)
±5V/0.5A(固定输出)
均有短路过载保护,自动恢复功能。
函数信号发生器(*输出频率达2MHz以上):
波形:正弦波、方波、三角波
频率范围:2Hz~1MHz,分四档连续可调
幅值:方波、正弦波、三角波 (峰-峰值:0~10V)
数字电压表,分0~2V、0~30V二档
数字电流表,分0~2mA、0~200mA二档
元件库:有1~2W电阻22只、电容7只、二极管(稳压管)3只、不同阻值电位器3只、可扩展器件接插孔18只、三极管二只、6.3V指示灯1只、运放4组。便于学生自行设计实验电路,提高学生的动手能力、设计能力,为开放性实验提供平台。
系统配有“电路设计与仿真软件Electronics Workbench Multisim v9.0”。帮助学生在自行设计实验电路时*行仿真试验,以提高设计成功率。
