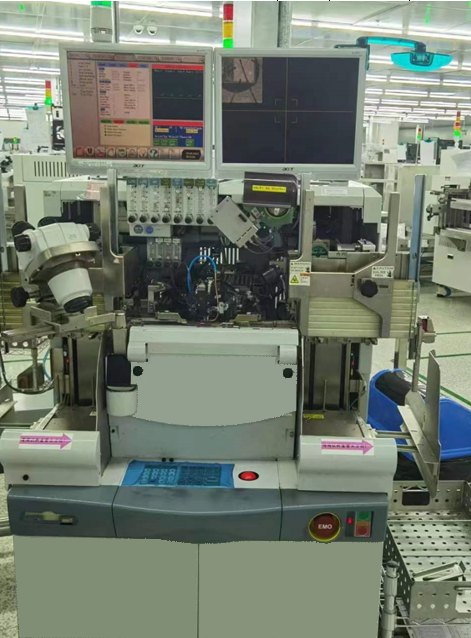

(1)LED焊线机系统。
(2)高焊接头的分辨率,精度可达到40nm。
(3)创新EFO箱体采用分段形成火花对于在非金线式,利于FAB形状控制。
(4)PC菜单界面,多语种界面,可选加SECS I&II主机通讯协议。
1、焊接能力:
1.1焊接方式热超声,铜线焊接可选择转换配套。
1.2焊线长度0.3-8mm,焊线速度40ms/wire线。
1.3焊接精度3.0µm @ 3 Sigma,焊接范围56mm x 70mm(引线框架宽度 < 80mm)。
1.4图像识别精确度± 0.37µm,线弧控制可编辑设定或自动生成LED线弧。
1.5XY 向分辨率50nm,Z 向分辨率40nm,焊线数量可达10,000条焊线。
1.6程序储存量硬盘可存储30,000个程序,换能器系统138kHz (标准)。
2、材料处理系统:
2.1适用引线框架盒长:140-295mm(标准),高:Max.180mm,宽:30-100mm。
2.2适用引线框架长:140-295mm(标准),厚:0.1 - 0.8mm,宽:28-90mm。
2.3引线框架盒层距2.4-10mm 程控,产品转换不同引线框架间的转换小于5分钟,相同引线框
架间的转换小于4分钟。
2.4引线框架盒缓冲数量2-3。
3、所需设施:
3.1电压100-240V,频率50/60Hz,功率消耗Max.0.98KVA,气体消耗90LPM(Max.)。
4、体积及重量:
4.1总体积:宽:Max.720mm,长:Max.820mm,高:Max.1720mm;净重570kg。
备注:1、焊线PPH在技术参数上注明。
2、设备可以根据需要定制。
|
