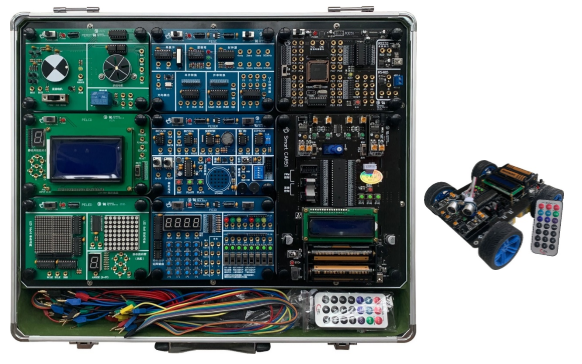

Dais-SmartC51

创新单片机模块化实验实训系统

一、硬件特点

1.        采用基板＋子板的模块化架构，由基板向子板（核心板、接口板）提供电源和USB适配连接，用户可根据实际使用情况进行自由组合，便于安装、便于使用、便于维护。

2.        核心板和接口板均选用优质镀金接线孔，长期使用不氧化不退色，并配有弹簧插头的易插拔导线，使电路的连接更加方便可靠。

3.        51核心板自带仿真器，采用多MCU协处理架构，所有I/O向用户完全开放，32个I/O可同时使用，不占用UART串口和T2定时器；用户可切换选用系统晶振（11.0592MHz）或外部晶振（1~40MHz）；支持在线仿真和脱机运行；仿真器的监控固件由硬件锁定，不易丢失，并具有自动修复功能，确保核心板仿真器的稳定运行。

4.        集成虚拟示波器功能，可测量并显示方波、锯齿波、三角波、正弦波等实验信号或外部信号，并可切换多档采样率。

5.        集成数字频率计功能，可测量50MHz以内的信号，分辨率为1Hz。

6.        可扩展MSP430、C8051F、STM32、FPGA/CPLD等核心板，可同时独立运行或协作运行。

7.        内置高品质的明纬开关电源，支持国际通用全范围交流输入，并具有短路保护、过载保护、过压保护、过温保护。

二、软件特点

1.        无缝支持Keil C51、JETRON双平台在线仿真调试。

2.        支持C语言、汇编语言源程序混合调试。

3.        支持单步、断点、全速运行等调试手段，并具有变量、内存观察。

4.        支持63KB程序空间的在线仿真。

四、单片机原理实验项目

1.        系统认识实验

2.        数码转换实验

l  BCD整数转换为二进制整数

l  二进制整数转换为十进制整数

3.        运算程序设计实验

l  多字节加法程序

l  双字节无符号数乘法

l  双字节除法

4.        查表程序设计实验

l  采用查表的方法将16进制数转换为ASCII码

l  通过查表实现y=x²

5.        数据排序实验

6.        位操作实验

五、单片机接口实验项目

7.        在线调试实例——从闪烁1个LED开始

8.        流水灯实验

9.        独立按键与静态数码管应用实验

10.    定时／计数器实验

11.    中断控制器实验（定时器中断、外部中断）

12.    RS232与PC通信实验

13.    RS485双机通信实验

14.    矩阵键盘与动态数码管应用实验

15.    LCD 128×64图形液晶显示实验

16.    TLC549串行A/D转换实验

17.    TLV5616串行D/A转换实验

18.    DS1302实时时钟实验

19.    MAX813看门狗实验

20.    AT24C02串行EEPROM读写实验

21.    DS18B20数字温度传感器实验

22.    红外通信实验

23.    ISD1820语音录放实验

24.    电子琴实验

25.    音乐演奏实验

26.    串并转换实验

27.    并串转换实验

28.    继电器控制实验

29.    步进电机控制实验

30.    直流电机测速实验

31.    直流电机控制实验（模拟量、PWM）

32.    LED 16×16点阵显示实验

33.    LED 8×8双色点阵显示实验

五、单片机智能小车实训项目

34.    小车移动

35.    红外遥控小车移动

36.    超声波车距控制

37.    舵机控制超声波避障

38.    PWM方式驱动小车

39.    PWM方式控制小车速度

40.    PWM方式控制小车循迹

41.    PWM方式控制小车避障

42.    PWM方式控制小车物体追踪
