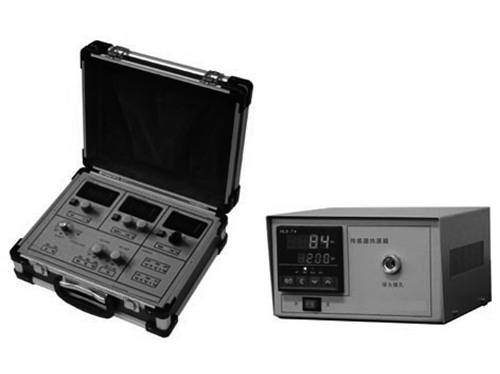

CG3典型传感器实验箱
产品分类:微型计算机实验系统>>传感器实验系统
产品型号:CG3
产品用途:加深学生对传感器原理的认识
订购热线:13814298211
如果您需要整套彩页,请发短信至13814298211索取
功能特点:

一、概述

本实验仪为适应不同类别、不同层次的专业需要,*推出的模块化新产品,本实验力求使传感器结构透明化,能加深学生对传感器原理的认识。

特点:

1. 独立加热源:数字式智能温控仪调节,完美解决了市场上常见内置热源,长期使用后发热老化,影响整体实验箱,性能不稳的问题。

2. 独立模块化的实验单元:采用模块化设计,但又不是简单,零散的把每项功能独立.具有相同或相似性质的实验项目与实验电路制成模块,这样既解决了灵活性,又解决了零散性的问题和维护问题。

3. *初版本为2004年开发,前后改进了近10余个版本,结合各个用户单位实际使用反馈,在实践中不断提升。



二、配置及技术性能

 1.信号源:1k~10kHz,输出幅度输出幅度≥10Vp-p(空载),带数显频率计指示

 2.直流稳压源:±5V,±12V

 3.恒流源:0~10OmA输出

 4.直流电压表:0-2V、0-20V 两档可调

 5.智能温度控制模块:测温范围0~200℃,温度显示*小分辨率0.1℃

 6.温度传感器模块:包括PN,PTC,NTC,,LM35,PT100,CU50,K型,E型热电偶

 7.光电转速传感器模块: 包括硅光电池、光敏电阻

 8.应变传感器模块

 9.差动变压器模块

 10.霍尔传感器模块

 11.电容传感器模块

   12. 交直流、全桥、测量、差动放大实验模块



三、各种传感器介绍(共15种)

1. 应变传感器:金属应变传感器,量程0~1kg,应变片阻值350Ω×4

2. 差动变压器:铁芯、初级线圈和次级线圈构成,量程≥5mm

3. 差动电容传感器:两组定片和一组动片构成,量程≥5mm

4. 霍尔位移传感器:线性霍尔片置于梯度磁场中,量程≥3mm

5. PT100:金属铂电阻传感器,00C电阻值100Ω,测温范围-200C~850C

6. 1Cu50:铜热电阻,00C电阻值50Ω,测温范围-500C~1000C

7. 1LM35:电压输出型集成温度传感器,测温范围-550C~1500C,灵敏度10mV/0C

8. K型热电偶:镍铬-镍硅热电偶.测温范围-500C~1800C

9. E型热电偶:镍铬-康铜热电偶,测温范围-1000C~1100C

10. PN结温度传感器:测温范围-1000C~1500C,灵敏度2.2mV/0C,线性误差1%

11. NTC:负温度系数半导体热敏电阻,测温范围-500C~3500C

12. PTC;正温度系数半导体热敏电阻,测温范围-500C~1500C

13. 光敏电阻:硫化镉(CdS)材料,暗阻≥50MΩ,亮阻≤2KΩ

14. 硅光电池:光谱响应420~675nm,光敏区7.34mm2

15. 声电传感器:驻极体电容式,频响20~20kHz,灵敏度-27dB

主要参数:

模块图片

实验项目

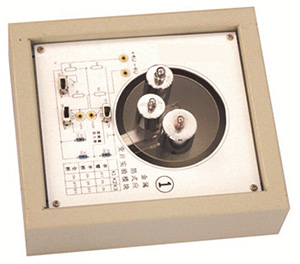

1号 金属箔式应变片实验模块

实验一、金属箔式应变片-单臂电桥性能实验

实验二、金属箔式应变片-半桥性能实验

实验三、金属箔式应变片-全桥性能实验

实验四、金属箔式应变片-金属箔式应变片单臂、半桥、全桥性能比较

实验五、金属箔式应变片—电子秤实验

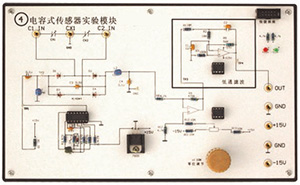

4号 电容式传感器实验模块

实验六、电容式传感器的位移特性实验

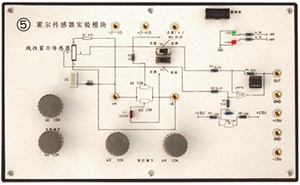

5号 霍尔式传感器实验模块

实验七、直流激励时霍尔式传感器的位移特性实验

实验八、交流激励时霍尔式传感器的位移特性实验

实验九、霍尔式传感器的应用—电流超限检测报警器



6号 差动变压器实验模块

实验九、差动变压器的位移特性实验

实验十、激励频率对差动变压器特性的影响

实验十一、差动变压器的零点残余电压补偿实验

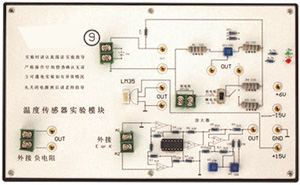

9号  温度传感器特性实验模块

实验十二、PN结温度传感器温度特性实验

实验十三、NTC负温热敏电阻温度特性实验

实验十四、NTC负温热敏电阻温度特性实验

实验十五、集成温度传感器LM35温度特性实验

实验十六、PT100铂电阻温度特性实验

实验十七、CU50铜电阻温度特性实验

实验十八、K型热电偶测温实验

实验十九、E型热电偶测温实验

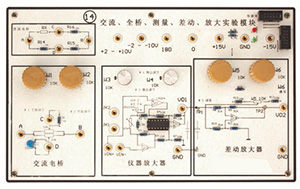

14号 交直流、全桥、测量、差动放大实验模块

实验二十、测量放大实验

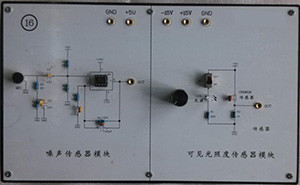

16号噪声/光电传感器实验模块

实验二十一、噪声传感器实验

实验二十二、光电二极管和光敏电阻的特性研究

优惠方案:
图片仅供参考
