一、硬件概述

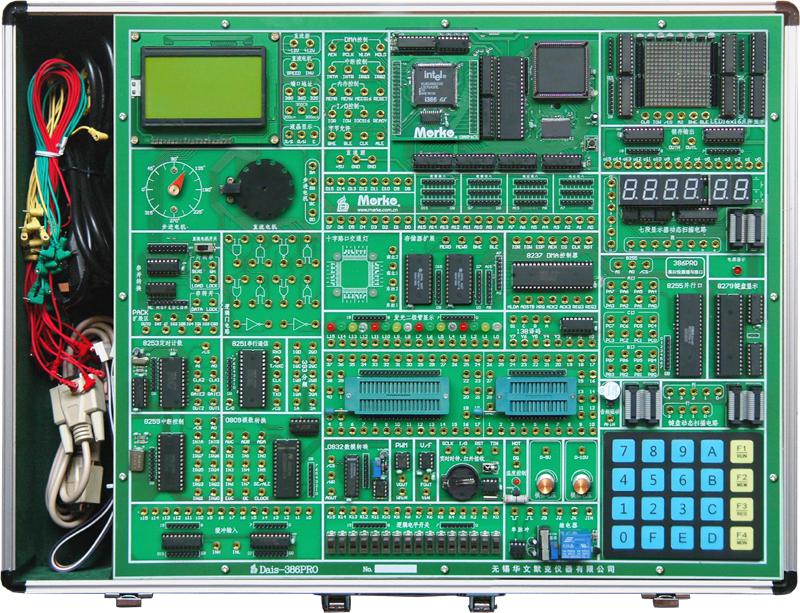

Dais-386PRO现代32位微机原理与接口技术教学实验系统是Dais-X86的升级换代产品，采用Intel i386EX嵌入式微处理器作为系统核心，全面支持80X86的16/32位微机原理与接口技术的实验教学，为32位微处理器在微机教学中的运用构建了一个全开放、可开发、易拓展式的实验环境。

Dais-386PRO的内部总线为32位，外部总线为16位，支持16位I/O和内存读写。

二、软件概述

系统配有MKStudio集成开发环境，支持80X86汇编语言和C语言的源程序级编程与调试，支持寄存器、内存和外设接口芯片的非编程读写操作，支持常用的INT 21h功能调用，满足实模式和保护模式下微机原理与接口的实验需求。

三、开放特性

系统采用双核架构，由管理CPU支撑系统集成开发环境的运作，承担与PC联机调试时通信数据交换所产生的硬件消耗，呈现给用户的是一个完整而又透明、资源充分开放的32位微处理器。

四、总线特性

系统开放了总线宽度的动态选择机制，把内存控制“MECS16”和I/O控制“IOCS16”列入用户可定义的范围，为了简化电路连接，系统对这两个输入信号有缺省定义，分别为“16位内存”和“8位输入输出接口”，即当用户扩展16位存储器时可忽略对“MECS16”端的定义与连接；当I/O输入输出接口为8位时也无需考虑对“IOCS16”端的定义与连接。

五、寻址能力

系统构建了全覆盖的寻址空间，系统内存可融入仼意段的0~1FFFh，实模式的可寻址范围为16个段的0~1FFFh（其中F000为系统BIOS段），在保护模式以段寄存器作为索引，根据段描述符表定义32位段基址（包括界限及存取权等）与各种寻址方式所确定的32位有效地址相加产生32位内存单元的线性地址，再通过分页部件形成32位物理地址的全覆盖（在没有分页的情况下视32位内存单元的线性地址为其32位物理地址）。当低16位IP大于等于2000h时，系统的寻址目标指向外部存储器扩展空间。

六、扩展能力

系统的内存和I/O扩展以字节操作为基准，把32位微处理器的四个“字节允许”信号BE3~BE0列入扩展定义的范围，支持字节（8位）、字（16位）、双字（32位）共三类指令的扩展寻址，并把DMA操作期间的字节定义融入到BE3~BE0选通端，使其扩展特性与微机实际应用无缝结合。

七、兼容特性

系统的微处理核可分离使用，选配标准的PC104工业总线接口板，可将32位微处理核方便的嵌入到PC104的系统中，支持测控系统产品的开发与应用。也可选配51PACK单片机内核模块或86PACK十六位微机内核模块，全面支持MCS-51单片机、十六位微机的原理应用与接口扩展实验。

八、辅助功能

系统可选配高速USB接口的数字虚拟示波器模块，可用于D/A输出、串行数据、定时／计数器、输入输出等实验中输出波形或信号的测量。

九、连线方式

系统提供了扁平线、排线和单线相结合的电路连线方式：数据总线、地址总线、控制总线及8芯以上的接口采用扁平连接或排线连接；读写控制、选通端采用单线连接，进一步优化了电路的搭接方式，提高了电路的连接效率。

十、安全特性

系统引出的扩展总线均由隔离器件驱动，“隔离”设计保障了32位微处理核的安全，避免了误操作、误连线对CPU造成的损伤；“驱动”设计的目的提高了系统扩展总线的稳定性和可靠性。另外系统内置了具有短路保护、过流保护的高性能稳压开关电源，进一步保障了系统的安全性。

80X86实模式实验项目

16位微机原理实验

1. 系统认识实验

2. 数制转换实验

3. 运算类编程实验

4. 分支程序设计实验

5. 循环程序设计实验

6. 排序程序设计实验

7. 子程序设计实验

8. 查表程序设计实验

9. 输入输出程序设计实验

32位微机原理实验

1. 32位数据排序实验

2. 32位数制转换实验

3. 32位运算类编程实验

微机接口实验

1. 16位内存扩展实验

2. 8237 DMA控制器16位内存访问实验

3. 内部8259中断控制器实验

4. 外部8259中断控制器实验

5. 简单I/O设备扩展实验

6. 8255并行口输出方波实验

7. 8255 PA输入／PB输出实验

8. 8255控制交通灯实验

9. 8253定时／计数器应用实验

10. 8251串行通信应用实验

11. A/D模数转换实验

12. D/A数模转换实验

13. 8279键盘扫描及显示设计实验

14. LCD 128×64图形液晶实验

15. LED 16×16点阵显示实验

16. 音频驱动实验

17. 步进电机控制实验

18. 直流电机闭环调速实验

19. 继电器控制实验

20. 温度闭环控制实验

21. 串并与并串转换实验

22. PWM输出实验

23. V/F电压频率转换实验

24. DS1302实时时钟实验

25. 红外遥控实验

80X86保护模式实验项目

32位保护模式下的微机原理实验

1. 实模式到保护模式的切换

2. 全局描述符及全局描述符表

3. 局部描述符及局部描述符表

4. 任务内无特权级变换的转移

5. 任务内有特权级变换的转移

6. JMP/CALL指令实现任务切换

7. 通过中断门转移的中断与异常处理

8. 通过陷阱门转移的中断与异常处理

9. 通过任务门转移的中断与异常处理

32位保护模式下的内存扩展实验

1. 无分页机制的内存扩展

2. 有分页机制的内存扩展
