一、硬件概述

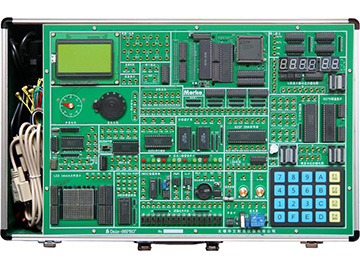

Dais-86PRO+微机原理与接口技术教学实验系统是Dais-X86的升级换代产品,采用Intel 8086/8088微处理器作为系统核心,全面支持80X86的16位微机原理与接口技术的实验教学,为16位微处理器在微机教学中的运用构建了一个全开放、可开发、易拓展式的实验环境。
二、软件概述
系统配有MKStudio集成开发环境,支持80X86汇编语言和C语言的源程序级编程与调试,支持寄存器、内存和外设接口芯片的非编程读写操作,支持常用的INT 21h功能调用,满足微机原理与接口技术的实验需求。
三、总线特性
系统开放了总线宽度的动态选择机制,把总线宽度控制“BS8”列入用户可定义的范围,为了简化电路连接,系统对该输入信号的缺省定义为“16位”,即当用户扩展16位存储器或输入输出接口时可忽略对“BS8”的定义与连接。
四、寻址能力
系统构建了全覆盖的寻址空间,系统内存可融入仼意段的0~1FFFh,可寻址范围为16个段的0~1FFFh(其中F000为系统BIOS段),当IP大于等于2000h时,系统的寻址目标指向外部存储器扩展空间。系统对于I/O的扩展寻址无制约,0~FFFFh共64K全空间开放。
五、扩展能力
系统的内存和I/O扩展以字节操作为基准,把高低字节允许信号BHE、BLE列入扩展定义的范围,支持字与字节指令的扩展寻址,并把DMA操作期间的字节定义融入到BHE、BLE选通端,使其扩展特性与微机实际应用无缝结合。
六、连线方式
系统提供了扁平线、排线和单线相结合的电路连线方式:数据总线、地址总线、控制总线及8芯以上的接口采用扁平连接或排线连接;读写控制、选通端采用单线连接,进一步优化了电路的搭接方式,提高了电路的连接效率。
七、安全特性
系统引出的扩展总线均由隔离器件驱动,“隔离”设计保障了16位微处理核的安全,避免了误操作、误连线对CPU造成的损伤;“驱动”设计的目的提高了系统扩展总线的稳定性和可靠性。另外系统内置了具有短路保护、过流保护的高性能稳压开关电源,进一步保障了系统的安全性。
八、微机原理实验项目
1. 系统认识实验
2. 数制转换实验
l 十六进制数转换为十进制数
l 十进制数转换为十六进制数
3. 码制转换实验
l ASCII码(数字符)转换为十六进制数
l 十六进制数转换为ASCII码
l ASCII码(数字符)转换为十进制数
l 十进制数转换为ASCII码
l 十进制数的ASCII码转换为BCD码
l 十进制BCD码转换为二进制数
4. 运算类编程实验
l 二进制双精度加法运算
l 十进制的BCD码减法运算
l 乘法运算
5. 分支程序设计实验
6. 循环程序设计实验
l 计算S=1+2×3+3×4+4×5+…+N(N+1)
l 求某数据区内负数的个数
7. 排序程序设计实验
l 气泡排序法
l 学生成绩名次表
8. 子程序设计实验
l 求无符号字节序列中的*值和*小值
l 求N!
9. 查表程序设计实验
10. INT 21h输入输出程序设计实验
l 显示A~Z共26个大写英文字母
l INT 21H功能调用示例程序实验
l 在C语言使用INT 21h功能调用
l PC键盘下传实验箱七段码显示
l 实验箱键盘上传PC屏幕显示
九、微机接口实验项目
1. 16位内存扩展实验
2. 8237 DMA控制器实验
3. 8259多级中断控制器实验
4. 简单I/O设备扩展实验
l 8位I/O扩展实验
l 16位I/O扩展实验
5. 8255并行口实验
l 8255 A/B/C口输出方波
l 8255 PA输入/PB输出
l 8255控制交通灯
6. 8253定时/计数器应用实验
l 8253定时器实验
l 8253计数器实验
7. 8251串行通信应用实验
l 8251自发自收实验
l 8253双机通信实验
8. A/D模数转换实验
9. D/A数模转换实验
10. 键盘扫描及显示设计实验
l 8279键盘与显示设计实验
l 8255键盘与显示设计实验
11. LCD 128×64图形液晶实验
12. 音频驱动实验
13. 步进电机控制实验
14. 直流电机调速实验
15. 继电器控制实验
16. DS18B20数字温度传感器实验
17. DS1302实时时钟实验
18. V/F电压频率转换实验
19. PWM输出实验
20. 红外遥控实验
|
