一、硬件概述

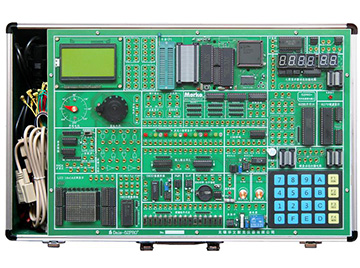

Dais-52PRO单片机原理与接口技术教学实验系统是Dais-52FD的升级换代产品，全面支持MCS-51单片机原理与接口技术的实验教学，为单片机在教学中的运用构建了一个全开放、可开发、易拓展式的实验环境。

二、软件概述

系统配有Dais集成开发环境，支持MCS-51汇编语言和C语言的源程序级编程与调试，支持寄存器、存储器和外设接口芯片的非编程读写操作，满足单片机实验项目的开发需求；同时提供KEIL联机驱动，与KEIL C51环境无缝结合。

三、开放特性

系统采用双核架构，由管理核支撑集成开发环境的运作，承担与PC联机调试时通信数据交换所产生的硬件消耗，解决了资源占用问题，呈现给用户的是一个完整而又透明、资源充分开放的单片机系统。

四、CPU特性

系统开放了MCS-51系列单片机EA引脚的定义，拥有两种在线仿真模式：当EA=0时为扩展式仿真，适用于单片机原理与接口扩展实验；当EA=1时为下载式仿真，适用于CPU特性实验，实现P0/P2/P3.6/P3.7的I/O功能。

五、仿真特性

系统在RAM扩展式模式下拥有强大在线仿真能力，无盲区不受个数制约的硬件断点、无条件暂停等均以不破坏用户CPU现场与用户程序区和用户数据区为前提，可寻址范围达64KB，从8000h开始程序指向外部扩展存储器，外部数据区的寻址不受系统的制约，用户的外设（数据存储器和I/O口）可覆盖0~64KB全空间。

六、安全特性

系统引出的扩展总线均由隔离器件驱动，“隔离”设计保障了CPU的安全，避免了误操作、误连线对CPU造成的损伤；“驱动”设计的目的提高了系统扩展总线的稳定性和可靠性。另外系统内置了具有短路保护、过流保护的高性能稳压开关电源，进一步保障了系统的安全性。

七、单片机原理实验

1. 系统认识实验

2. 数制转换实验

l BCD整数转换为二进制整数

l 二进制整数转换为十进制整数

3. 运算程序设计实验

l 多字节加法程序

l 双字节无符号数乘法

l 双字节除法

4. 查表程序设计实验

l 采用查表的方法将16进制数转换为ASCII码

l 通过查表实现y=x²

5. 数据排序实验

6. 位操作实验

八、单片机集成功能模块实验

1. 数字量输入输出实验

l P1口I/O实验

l P1口流水灯实验

2. 中断控制实验

l 定时器中断

l 外部中断

3. 定时／计数器实验

l 定时器实验

l 计数器实验

4. 串行通信实验

l 自发自收实验

l 双机通信实验

5. 片内看门狗应用实验

6. 片内EEPROM应用实验

九、单片机接口应用实验

1. 存储器扩展实验

2. I/O扩展实验

3. 8255并行口实验

l 8255 A/B/C口输出方波

l 8255 PA输入／PB输出

l 8255控制交通灯

4. A/D 0809模数转换实验

5. D/A 0832数模转换实验

6. 键盘与显示设计实验

l 8279键盘与显示设计

l 8255键盘与显示设计

7. LCD 128×64液晶显示实验

8. LED 16×16点阵显示实验

9. 音频驱动实验

10. 继电器控制实验

11. 步进电机控制实验

12. 直流电机控制实验

13. 数字温度传感器实验

l 温度测量

l 温度控制

14. V/F转换实验

15. PWM输出实验

16. 实时时钟实验

17. 红外遥控实验

18. 并串与串并转换实验

19. AT24C02串行存储器读写实验

20. X5045P看门狗应用实验

21. 串行A/D转换实验

22. 串行D/A转换实验

十、单片机接口扩展实验（选配）

1. USB1.1通信实验（选配D12PACK模块）

2. USB2.0通信实验（选配1581PACK模块）

3. CAN-bus现场总线实验（选配CANPACK模块）

4. TCP/IP以太网接口实验（选配8019PACK模块）

5. 压力测量实验（选配VPTPACK模块）

6. 霍尔传感器实验（选配ADHR模块）
